3,0 tipo permutador de calor da placa do Mpa 380 volts de condensador de 200mm

Preço Direto de Fábrica Boa Qualidade Trocador de Calor de Placas de Alta Eficiência

Descrição

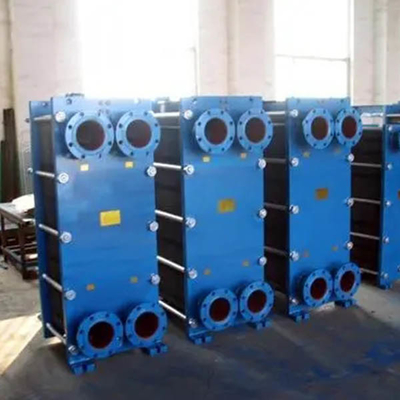

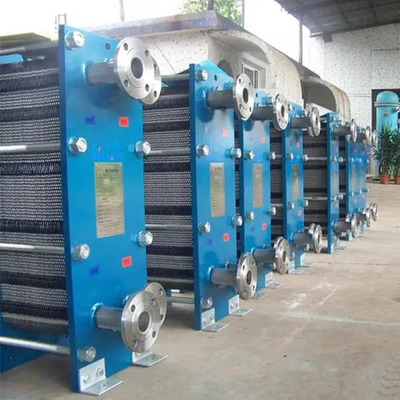

O trocador de calor de placas é composto por placas corrugadas de transferência de calor e estruturas. As placas são fixadas entre a placa de pressão fixa e a placa de pressão móvel por parafusos, e muitos canais de fluxo são formados no trocador de calor, e as placas são seladas com borracha. Há um tubo de conexão entre o equipamento e o exterior na placa de pressão.

Parâmetro

Estrutura e função do trocador de calor de placas:

1. A espessura da placa de pressão é geralmente determinada de acordo com a capacidade de fixação da placa de aço móvel e da placa de vedação.

2. Haste guia superior: é fixada na placa de pressão fixa e no pilar para suportar e posicionar a placa.

3. Haste guia inferior: desempenha um papel no posicionamento da placa e forma o posicionamento da placa com a haste guia superior.

4. Parafusos de fixação: dispostos uniformemente ao redor da placa de compressão para fixar as placas entre as placas de compressão fixas e móveis.

5. Placa: o elemento de transferência de calor é geralmente feito de aço inoxidável conforme necessário. Depois que as placas são comprimidas, uma certa folga é reservada entre elas para formar um canal de fluido. O meio de troca de calor entra e sai do tubo de conexão na placa de fixação e, correspondentemente, entra no canal de fluido (ímpar e par) entre as placas para troca de calor.

6. A junta de vedação garante o canal de fluxo entre as placas e a vedação das placas para o exterior. O material é determinado de acordo com o meio de troca de calor. Existem duas vedações ao redor do orifício do canto e um orifício de sinal conectado com a atmosfera para garantir que os dois meios de trabalho não estejam em série um com o outro.
