Detalhes do produto:
|
| Componentes do núcleo:: | Permutador de calor | Estrutura:: | Permutador de calor da placa |
|---|---|---|---|
| Pressão de trabalho máxima:: | 6.75Mpa | Dimensão (L*W*H):: | 192*73-985*373 |
| Variação da temperatura de trabalho:: | -196~200℃ | Nome do produto:: | Permutador de calor |
| Após o serviço da garantia:: | Apoio em linha | Circunstância: | novo |
| Realçar: | tipo soldado permutador de calor da placa,anti tipo permutador de calor da placa da corrosão,Permutador de calor comprimido do quadro da placa da fibra |
||

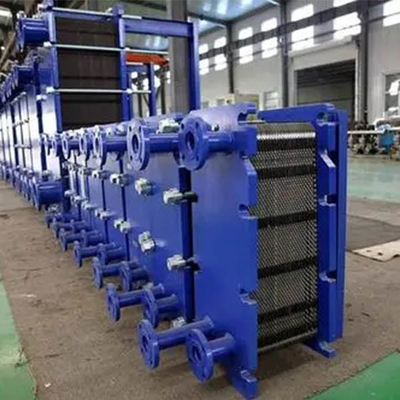

Preço baixo soldado de alta qualidade do permutador de calor da placa com CE
Descrição
O permutador de calor da placa tem uma variedade de combinações do trajeto do fluxo, que são realizadas por placas de inversão diferentes e por métodos diferentes do conjunto. A combinação do trajeto do fluxo é dividida no único fluxo, multi fluxo e o fluxo misturado, deve ser selecionado de acordo com as exigências do processo. Geralmente, os meios com tempos da diferença da temperatura maiores de 1,8 a diferença média logarítmica da temperatura devem adotar o multi-fluxo. O caudal do interplate é 0.3-0.5m /S. Se o fluxo é demasiado pequeno, os fluxos dobro ou múltiplos devem ser usados.
Parâmetro
| Gaxeta material |
Variação da temperatura (℃) |
Resistência de corrosão |
NBR |
-20~110 |
Tem a boa resistência de corrosão para acorrentar o óleo do hidrocarboneto (propano, butano, etc.), o de óleo mineral, o animal e o vegetal, alifático solução diluída do hidrocarboneto, de glicol de etileno, do ácido e do alcaloide. |
HNBR |
-20~165 |
Tem a boa resistência de corrosão para acorrentar o óleo do hidrocarboneto (propano, butano, etc.), o de óleo mineral, o animal e o vegetal, alifático solução diluída do hidrocarboneto, de glicol de etileno, do ácido e do alcaloide. |
EPDM |
-50~150 |
Resistente à corrosão do ácido diluído, do alcaloide e do sal. Apropriado para a água quente, vapor saturado, glicol, ácido orgânico, sódio hidróxido, álcool etílico, hexadecane, éster, etc. |
H-EPDM |
-20~165 |
Resistente à corrosão do ácido diluído, do alcaloide e do sal. Apropriado para a água quente, vapor saturado, glicol, ácido orgânico, sódio hidróxido, álcool etílico, hexadecane, éster, etc. |
S-EPDM |
-20~130 |
Resistente à corrosão do ácido diluído, do alcaloide e do sal. Apropriado para a água quente, vapor saturado, glicol, ácido orgânico, sódio hidróxido, álcool etílico, hexadecane, éster, etc. |
Viton |
-40~180 |
Resistência de corrosão excelente. É apropriado para a ácido-base inorgánica da concentração alta e médio químico polar, de óleo mineral, óleo de silicone e óleo de resina de silicone, animal e vegetal, hidrocarboneto da corrente (propano, butano, de óleo mineral, etc.), hidrocarboneto cloreto, combustível, não substância resistente do gás, etc. |
| Borracha do Chloroprene (CR) | -50~100 | É resistente diluir o ácido e o alcaloide não de oxidação. |
| Silicone | -65~230 | Resistente à corrosão ao ácido diluído, ao alcaloide e à salmoura. |
Fibra comprimida (AFM34 SIL-4400) |
260 |
Óleo, água e vapor (até 160 ℃), gás, solução de sal, combustível, ácidos orgânicos/inorgánicos do álcool etílico, líquidos refrigerantes, hidrocarbonetos. |
PTFE |
-200~260 |
Tem a resistência de corrosão excelente. Exceto o lítio do metal derretido, sódio, potássio, trifluórido do cloro, tricloreto do oxigênio em flúor de alta temperatura e líquido com caudal alto, pode resistir todos os meios químicos (que incluem o ácido nítrico concentrado e aqua regia). |

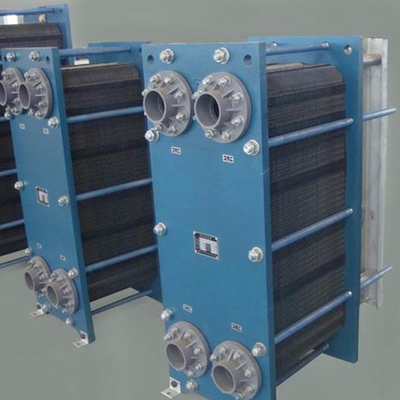

Características estruturais do permutador de calor da placa:
1. O grupo da placa inclui um determinado número de placas da transferência térmica, que são determinadas de acordo com as necessidades da área da transferência térmica.
2. A gaxeta na placa assegura-se de que os canais de fluxo estejam selados entre si. As gaxetas igualmente determinam o sentido do fluxo fluido no permutador de calor.
3. O quadro é prendido à placa com parafusos da asseguração.
4. A relação para os meios da entrada e da tomada está geralmente na placa fixa da compressão do permutador de calor. No caso do multi-canal, o porto da conexão deve estar na placa fixa da compressão.
5. As placas adjacentes formam os corredores para meios quentes e frios respectivamente. Se os dois meios têm o mesmo número de canais de fluxo, o fluxo 100% do a contracorrente pode ser conseguido.
