Detalhes do produto:
|
| Componentes do núcleo:: | Placa | Estrutura: | permutador de calor soldado da placa |
|---|---|---|---|
| Dimensão (L*W*H):: | Personalize | Variação da temperatura de trabalho:: | Personalizado |
| Área da transferência térmica:: | Personalizado | Garantia de componentes do núcleo:: | 1 ano |
| Tensão:: | Personalize | Razões de compra chaves:: | Preço competitivo |
| Realçar: | Permutador de calor inoxidável placa soldada,Permutador de calor de cobre placa soldada,evaporador da placa de 180mm |
||

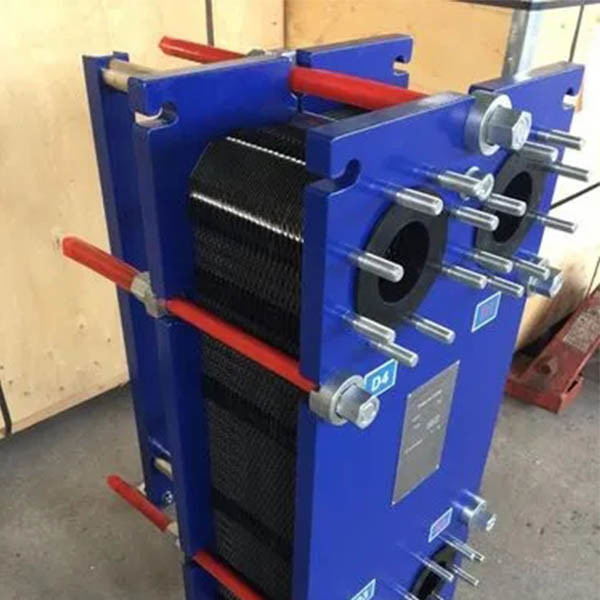

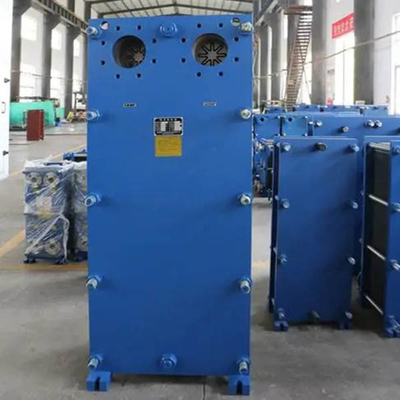

Permutador de calor de alumínio soldado de cobre inoxidável da placa
Descrição
O permutador de calor da placa é feito de placas onduladas do metal. Fixando e montando as peças, um canal é formado para que o líquido passe completamente, para guiar o líquido para trocar o calor em sua própria maneira.
Especificações
| Molde | tamanho da braçadeira | largura máxima | altura máxima | comprimento máximo | tamanho da relação | número máximo de microplaqueta | fluxo máximo |
| 30H | N (2.4+X) | 180 | 490 | 680 | 32 | 90 | 13 |
| 60B | N (2.0+X) | 320 | 930 | 1200 | 60 | 250 | 36 |
| 60H | N (3.0+X) | 320 | 930 | 1200 | 60 | 203 | 36 |
| 65T | N (4.0+X) | 410 | 700 | 1400 | 65 | 130 | 72 |
| 100B | N (3.95+X) | 470 | 1069 | 1600 | 100 | 278 | 140 |
| 100H | N (3.95+X) | 470 | 1069 | 1600 | 100 | 180 | 140 |
| 150B | N (2.5+X) | 610 | 1815 | 3000 | 150 | 600 | 360 |
| 150T | N (3.95+X) | 610 | 1815 | 3000 | 150 | 450 | 360 |
| 200T | N (2.5+X) | 800 | 1435 | 2700 | 295 | 285 | 520 |
| 200H | N (4.0+X) | 780 | 2150 | 3000 | 200 | 420 | 600 |
| 250B | N (2.5+X) | 920 | 2900 | 3300 | 250 | 500 | 900 |
| 300B | N (3.5+X) | 1100 | 2415 | 3360 | 300 | 300 | 997 |
Características:
1. A estrutura do permutador de calor da placa é científica e razoável, que é conducente a reforçar a transferência térmica, e pode fazer ao formulário médio o fluxo turbulento intenso em um caudal mais baixo, e reduz a possibilidade de escamação.
2. A fábrica adota um molde novo que aperta o processo para assegurar a pressão do uniforme das placas, de modo que a resistência de corrosão e a força mecânica de cada peça da placa da transferência térmica sejam uniformes, desse modo estendendo a vida útil do permutador de calor da placa.
3. O permutador de calor da placa é fácil de desmontar e limpar.
4. A placa da transferência térmica é cercada por uma estrutura reforçada, e o tamanho da corrugação é razoável, de modo que os pontos de contato sejam distribuídos uniformemente, e a resistência de pressão é melhorada, e a corrugação é aerodinamizada.
