Detalhes do produto:
|
| Relatório de teste da maquinaria:: | Fornecido | Componentes do núcleo:: | Placa de aço inoxidável |
|---|---|---|---|
| Estrutura:: | Permutador de calor tubular | Garantia:: | 1 ano |
| Razões de compra chaves:: | Alto-precisão | Material:: | 304/316L de aço inoxidável |
| TAMANHO: | Customizável | Aplicação: | Transferência térmica |
| Realçar: | tipo permutador de calor da placa de 30 barras,A soldadura de cobre chapeia o tipo permutador de calor,Caldeira de soldadura da placa do permutador de calor do níquel |
||
O permutador de calor de aço inoxidável da placa pode ser personalizado
Descrição

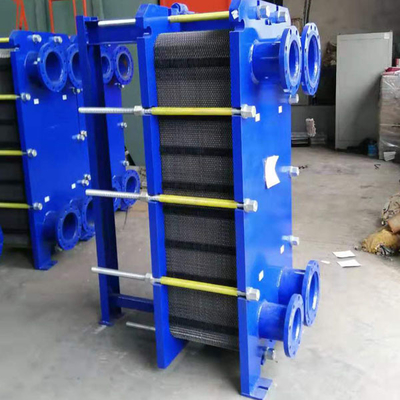

As corrugações da placa de um permutador de calor da placa para promover a turbulência fluida e para apoiar as placas contra diferenciais de pressão. A placa do quadro e a placa de pressão são suspendidas na haste de carregamento superior, posicionada pela haste de guia mais baixa, e ambos são fixados na coluna de apoio. A conexão está na placa do quadro ou, se um ou ambos os líquidos passa épocas múltiplas dentro do dispositivo, no quadro e no prato de pressão.
Parâmetro
| Soldadura de cobre | Níquel a soldadura | ||
| Material de placa | A1SI304/316L | Material de placa | A1SI304/316L |
| Material da relação | AISI304 | Material da relação | AISI304 |
| Material de soldadura | Cobre | Material de soldadura | Níquel |
| Temperatura máxima do projeto | 200°C | Temperatura máxima do projeto | 200°C |
| Temperatura mínima do projeto | -160°C | Temperatura mínima do projeto | -160°C |
| Pressão máxima do projeto | 30/45 de barra | Pressão máxima do projeto | 10/15 de barra |
Características
⒈Os parâmetros de controle para o permutador de calor da placa são material do permutador de calor, pressão de funcionamento, temperatura do projeto, etc.
⒉Ao escolher um permutador de calor, tente fazer o lado com o coeficiente de transferência térmica menor obtêm um grande caudal, e tentam-no fazer os coeficientes de transferência térmica em ambos os lados dos dois que a inversão térmica fluida surge igual ou similar para melhorar o coeficiente de transferência térmica. A temperatura do fluido aquecido pelo permutador de calor deve ser 10°C mais baixo do que a temperatura de saturação na pressão da tomada do permutador de calor, e deve ser mais baixa do que a temperatura de trabalho da bomba de água usada para a água secundária.
⒊O sedimento e a sujeira de contenção fluidos devem inscrever o permutador de calor após a filtração.
⒋Ao escolher um permutador de calor da placa, a velocidade de fluxo na relação do líquido no lado onde a diferença da temperatura é pequena não deve ser demasiado grande, e ele deve poder cumprir as exigências da gota de pressão.
⒌Para o exemplo do grande caudal e da gota de pressão permissível pequena, o tipo da placa com baixa resistência deve ser selecionado. Pelo contrário, o tipo da placa com grande resistência deve ser selecionado.
⒍O tipo da solda destacável ou elétrica é selecionado de acordo com a pressão fluida e a temperatura.
7. Não é aconselhável escolher uma placa com uma área do folheado que seja demasiado pequena, para evitar placas demais, a velocidade de fluxo entre as placas é demasiado pequena, e o coeficiente de transferência térmica é reduzido.
⒏O meio da inversão térmica do permutador de calor da placa não deve ser vapor.
