Detalhes do produto:
|
| Relatório de teste da maquinaria:: | Não disponível | Estrutura:: | Permutador de calor do tubo, bobina no escudo |
|---|---|---|---|
| Dimensão (L*W*H):: | Escolhas múltiplas | Variação da temperatura de trabalho:: | -50~150℃ |
| bobina: | Tubo de cobre Finned da parede dobro | Embalagem: | pálete, caixa, caixas da madeira compensada |
| Que parte-inspeção video:: | Não disponível | Garantia de componentes do núcleo:: | Não disponível |
| Realçar: | condensador de tubulação dobro de 150 graus,condensador de tubulação 11.6kw dobro,Permutador de calor mais frio do ISO |
||

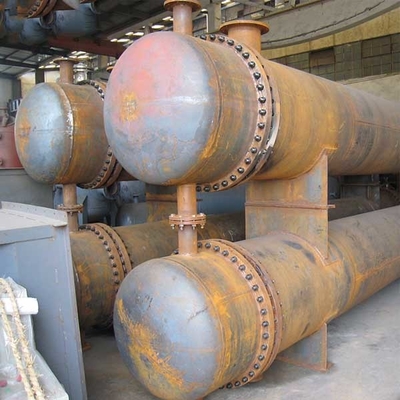

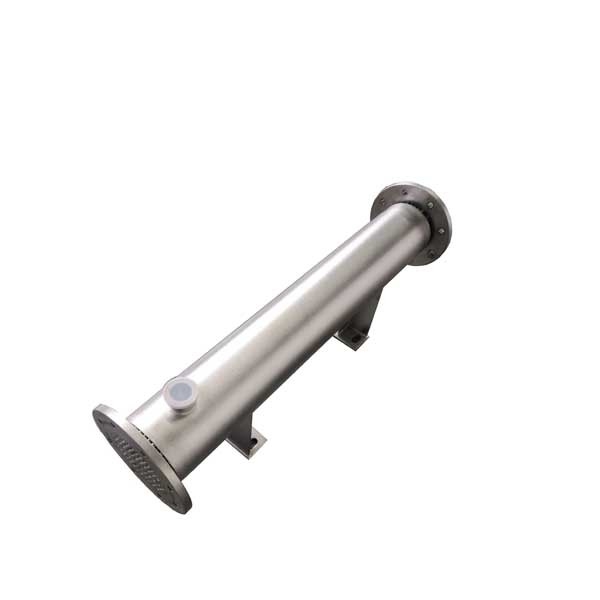

Permutador de calor seguro e seguro da eficiência elevada de tubo dobro da folha
Descrição
O permutador de calor da folha de tubo dobro é principalmente apropriado para os lugares onde o uso misturado de meios do lado do escudo e do lado do tubo é proibido restritamente. Há igualmente uma opinião que o permutador de calor da folha de tubo dobro pode ser usado nas ocasiões onde a diferença média da pressão entre o tubo e o lado do escudo é grande, e um meio é projetado ser adicionado à cavidade entre as folhas de tubo internas e exteriores para reduzir a pressão média entre o tubo e os lados do escudo. pressão diferencial. Presentemente, o permutador de calor da folha de tubo dobro tem vantagens óbvias em impedir o fluxo transversal do meio no tubo e no lado do escudo.
Parâmetro
| Modelo | Capacidade | Volume de água | Extemal e dimensões da instalação | Freon para fora | Freon dentro | Água In/Out | N.W |
| Quilowatt | ³ /h de m | Porque C D E F G H R L | a1 | a2 | a3 | Quilograma | |
| 5.0DKG | 11,6 | 2,0 | 660 170 90 500 130 400 60 200 35 35 | 22 | 19 | 50 | 29 |
| 8.0DKG | 18,6 | 3,2 | 950 170 90 790 190 600 60 200 35 35 | 28 | 19 | 50 | 36 |
| 10DKG | 23,2 | 4,0 | 1180 170 90 1020 350 600 60 200 35 35 | 28 | 19 | 50 | 40 |
| 12DKG | 27,9 | 4,8 | 900 200 90 740 160 600 60 200 40 40 | 28 | 22 | 50 | 48 |
| 15DKG | 35,0 | 6,0 | 1110 200 100 940 150 800 60 200 40 40 | 28 | 22 | 63 | 54 |
| 20DKG | 46,5 | 8,0 | 1420 200 100 1250 370 800 60 200 43 43 | 38 | 22 | 63 | 64 |
| 25DKG | 58,1 | 10,0 | 1460 225 100 1290 250 1000 60 260 200 43 43 | 38 | 28 | 63 | 78 |
| 30DKG | 69,7 | 12,0 | 1360 250 100 1190 200 1000 60 260 53 53 | 38 | 28 | 63 | 95 |
| 40DKG | 93,0 | 16,0 | 1720 250 110 1540 300 1200 60 260 5353 | 54 | 28 | 75 | 115 |
| 50DKG | 116,3 | 20,0 | 2120 250 110 1940 500 1200 60 260 53 53 | 54 | 28 | 75 | 136 |
| 60DKG | 139,5 | 24,0 | 2030 280 110 1850 500 1200 60 260 65 60 | 76 | 38 | 75 | 168 |
| 70DKG | 162,8 | 28,0 | 2340 280 120 2150 500 1500 60 260 65 60 | 76 | 38 | 90 | 188 |
| 80DKG | 186,0 | 32,0 | 2100 315 120 1910 350 1500 60 300 70 70 | 76 | 38 | 90 | 222 |
| 90DKG | 209,3 | 36,0 | 2300 315 120 2110 500 1500 60 300 70 70 | 89 | 38 | 90 | 242 |
| 100DKG | 232,6 | 40,0 | 2530 315 120 2340 650 1500 60 300 70 70 | 89 | 38 | 90 | 262 |
Comparação do permutador de calor da folha de tubo dobro e do único permutador de calor da folha de tubo
O mais de utilização comum de únicos permutadores de calor da folha de tubo é aquele além do que a selagem e o escapamento dos parafusos da gaxeta e das junções de flange, lá é igualmente quebras dos escapes e da solda da tubulação na folha de tubo. A maioria do escapamento do bocal na placa do tubo do único permutador de calor da folha de tubo está no arco de recepção de solda, e o gás não é liberado limpamente e há bolhas durante o arco de recepção de solda. O permutador de calor da folha de tubo dobro tem folhas de tubo dobro internas e exteriores. Se os escapes do orifício da folha de câmara de ar, a folha de tubo exterior são protegidos igualmente. Na parte externa da cavidade formada entre as placas, não há nenhum meio ou meio na cavidade, e a pressão é pequena e a condição do esforço é melhor do que aquela do permutador de calor da placa do único-tubo. Além, o teste de pressão do permutador de calor da placa do dobro-tubo deve ser realizado através das duas câmaras de ar do lado do tubo. A cavidade entre as folhas de tubo internas e exteriores em ambos os lados do lado do escudo entre as placas) o teste de pressão do único permutador de calor da folha de tubo deve ser pressionada 2~3 vezes (lado do escudo do lado do tubo ou cabeça de flutuação pequena do lado do escudo do lado do tubo).
