Detalhes do produto:
|
Componentes do núcleo:: | Embarcação de pressão | Relatório de teste da maquinaria:: | Fornecido |
---|---|---|---|
Garantia de componentes do núcleo:: | 1 ano | Circunstância:: | novo |
Processando tipos:: | álcool | Garantia:: | 1 ano |
Indústrias aplicáveis:: | Fábrica do alimento & da bebida, obras | Que parte-inspeção video:: | Fornecido |
Realçar: | Pré-aquecendo o permutador de calor da folha de tubo dobro,Permutador de calor da folha de tubo dobro da bebida,permutador de calor do evaporador de 360mm |

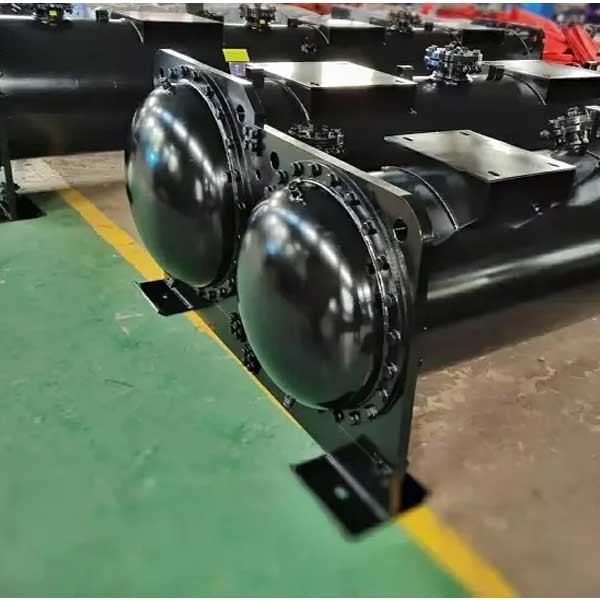

Transferência da eficiência elevada que pré-aquece o permutador de calor da folha de tubo dobro
Descrição
O permutador de calor da folha de tubo dobro tem duas folhas de tubo a completamente separado o meio no lado do tubo e no lado do escudo. A parte traseira de cada folha de tubo exterior é fornecida com os dois furos de dreno simétricos que comunicam-se com a cavidade do isolamento. Há 12 furos do parafuso da haste de laço na parte de trás da folha de câmara de ar 2 (a superfície de solda com o escudo). A folha de tubo exterior 1 e o formulário da folha de câmara de ar 1 o primeiro grupo de folhas de tubo dobro, e a folha de tubo exterior 2 e o formulário da folha de câmara de ar 2 o segundo grupo de folhas de tubo dobro.
Parâmetro
Modelo | (Milímetros) | B (milímetro) | C | E |
55K | 60 | 360 | 3/4" | 1" |
85K | 60 | 520 | 3/4" | 1" |
155K | 76 | 450 | 1" | 1-1/2” |
210K | 76 | 570 | 1-1/2” | 1-1/2” |
300K | 76 | 780 | 1-1/2” | 2" |
360K | 89 | 830 | 1-1/2” | 2" |
600K | 114 | 900 | 2" | 2-1/2” |
1200K | 133 | 900 | 2" | 2-1/2” |
2400K | 168 | 950 | 2" | 4" |
3000K | 168 | 1100 | 2-1/2” | 4" |
3600K | 168 | 1300 | 2-1/2” | 4" |
4500K | 219 | 1070 | 2-1/2” | 4" |
5000K | 219 | 1120 | 2-1/2” | 4" |
6000K | 219 | 1220 | 2-1/2” | 4" |
Causas do escapamento no mandril do tubo-lado ou da conexão do SHELL-lado do permutador de calor da folha de tubo dobro:
1. Porque a gaxeta funcionará frequentemente no ambiente do aquecimento e de refrigerar durante o uso, conduzirá inevitavelmente à deformação da gaxeta, especialmente no caso de refrigerar do calor. O fenômeno ocorre, em circunstâncias normais, contanto que o parafuso de abertura for reapertado, a selagem pode ser conseguido. Se o problema do escapamento não pode ser resolvido após o aperto, significa que a gaxeta envelheceu e deformado, e é somente necessário substituir a gaxeta com um novo.
2. Problemas da instalação do permutador de calor: o escapamento do mandril da conexão do permutador de calor da folha de tubo dobro é causado às vezes pela instalação imprópria do permutador de calor, tal como o ângulo impróprio da tubulação, comprimento, e posição do suporte, e forçou a força externo que aperta durante a instalação, embora a instalação possa ser usada sem escapamento, após um período de uso, o esforço interno da conexão do encanamento seja liberada, que pode conduzir à deformação da conexão e conduzir ao escapamento. Neste tempo, o permutador de calor e as tubulações de conexão circunvizinhas devem ser afrouxados a um estado livre. Com cuidado a verificação os problemas que existem na instalação, e eficazmente o negócio com os problemas podem ser resolvidos.
