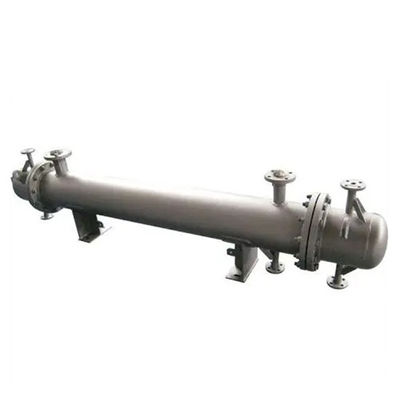

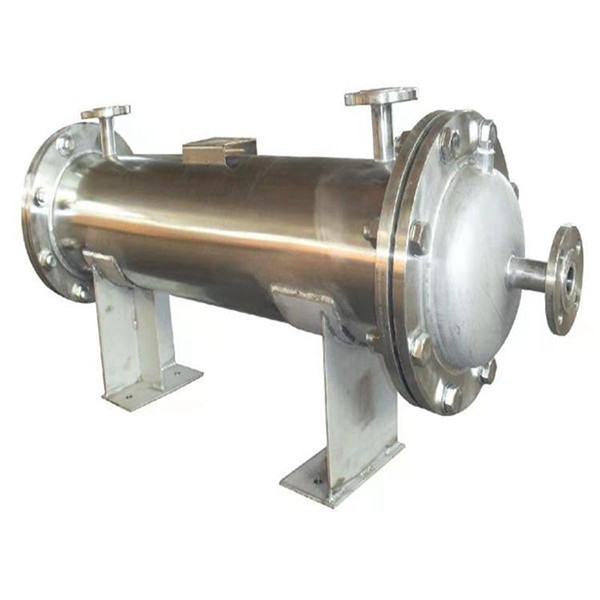

Aço 2.5MPA 0.4MPA de Sus304 Shell Tube Heat Exchanger Stainless

Sus304 de alta pressão Shell And Tube Heat Exchanger de aço inoxidável

Descrição

O permutador de calor de Shell e do tubo na inversão térmica lá é dois tipos do líquido, um fluxo no tubo, o curso é chamado o tubo; Um flui fora do tubo e seu curso é chamado lado do escudo. A parede do pacote de tubo é a superfície da transferência térmica. A fim melhorar o coeficiente de transferência térmica do líquido fora do tubo, um determinado número de chicanas transversais são instaladas geralmente no escudo. O defletor não pode somente impedir o líquido procura um caminho mais curto, aumenta a velocidade fluida, mas igualmente forçar o líquido para cruzar o pacote de tubo de acordo com o trajeto especificado por diversas vezes, de modo que o grau de turbulência seja aumentado extremamente. O defletor de uso geral tem dois tipos da forma circular e a forma do disco, o anterior é um líquido mais amplamente utilizado no tubo que cada um através do pacote de tubo é chamado um tubo, cada um através do escudo é chamada um escudo. A fim melhorar a velocidade do líquido na tubulação, as separações apropriadas podem ser ajustadas nas cabeças em ambas as extremidades para dividir em média todas as tubulações em diversos grupos. Desta maneira, o líquido pode passar através somente da parte do tubo e de volta ao pacote diversas vezes de cada vez, chamou o multipipe. Similarmente, a fim melhorar o caudal fora do tubo, o defletor longitudinal pode ser instalado no escudo para fazer à passagem fluida através do espaço do escudo diversas vezes, chamadas passagem de multi-SHELL. No permutador de calor do tubo, a temperatura do pacote do escudo e de tubo é diferente devido à temperatura fluida diferente para dentro e fora do tubo.

Parâmetro

Precauções

O teste hidráulico do permutador de calor do escudo e do tubo é equipado com um porto de exaustão. Durante o teste, o permutador de calor deve ser enchido com o líquido, e o gás interno deve ser descarregado. A superfície do permutador de calor deve ser mantida seca. Quando a temperatura da parede do permutador de calor é próxima à temperatura líquida, a pressão pode lentamente ser aumentada à pressão do projeto. Confirmou-se que não havia nenhum escapamento depois que a pressão foi mantida na pressão de teste especificada, quando a pressão foi verificada para ver se há 30 minutos e então 80% da pressão de teste do permutador de calor era insuficiente. Durante a inspeção, a pressão deve ser garantida. Mantendo à mesma maneira, pressão contínua não deve ser usada para manter a mesma pressão de teste. Os parafusos de fechamento não devem ser comprimidos com pressão.
