Detalhes do produto:
|
| Estrutura: | Permutador de calor da placa | Variação da temperatura de trabalho:: | -269 ° C ~ 900 ° C |
|---|---|---|---|
| Material: | liga de aço inoxidável, de alumínio, etc. | Comprimento:: | Comprimento |
| Razões de compra chaves:: | Alto-precisão | Lugar da sala de exposições:: | Nenhum |
| Pressão do projeto:: | até 35Mpa | Peso:: | Personalizado |
| Realçar: | 900 graus Shell Tube Heat Exchanger,50C Shell Tube Heat Exchanger,escudo e tubo mais frios de alumínio |
||

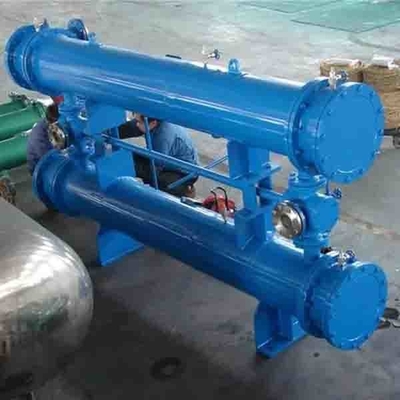

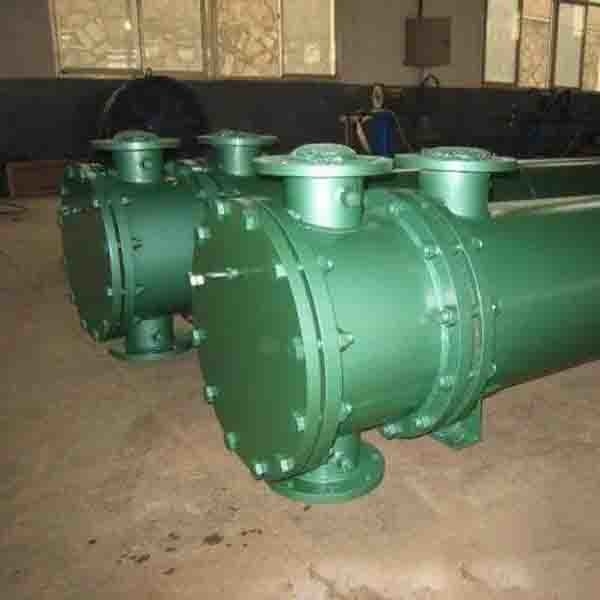

Permutador de calor de aço industrial Shell And Tube Manufacturers da tubulação de calor
Descrição
O permutador de calor de Shell e do tubo é composto principalmente do escudo, do pacote de tubo, da placa do tubo e da cabeça de selagem. O escudo é redondo e equipado com o pacote de tubo paralelo ou o tubo espiral para dentro. As duas extremidades do pacote de tubo são fixadas na placa do tubo. No permutador de calor do tubo para a inversão térmica nos dois líquidos, um fluxo no tubo, o curso é chamado o tubo; Um flui fora do tubo e seu curso é chamado lado do escudo. A parede do pacote de tubo é a superfície da transferência térmica. Os tipos de tubulações são diferentes, o processo é geralmente três modelos com diâmetro de 16mm, de 20mm ou de 25mm, e a espessura da parede da tubulação é geralmente 1mm, 1.5mm, 2mm e 2.5mm. A maioria de materiais são 304 ou 316L.
Parâmetro
| 1 | Categoria da embarcação | II | |
| 2 | Descrição | Shell | Tubo |
| 3 | Pressão da operação, MPa.G | 2,5 | 0,4 |
| 4 | Pressão do projeto, MPa.G | 2,75 | 0,8 |
| 5 | Temperatura da operação de IN/OUT, °C | 2.66/15.32 | 120/100 |
| 6 | Temperatura do projeto, °C | 50 | 200 |
| 7 | Temperatura média do metal, °C | 13,39 | 48,11 |
| 8 | Meio | Hidrocarboneto misturado | Óleo da transferência térmica |
| 9 | Material das peças principais da pressão | SS30408 | SS30408 |
| 10 | Permissão de corrosão, milímetro | 0 | 0 |
| 11 | Shell/coeficiente principal do oint | 1 | 0,85 |
| 12 | Espessura da isolação, milímetro | 80 | |
| 13 | A área da transferência térmica, m2 | 18,5 | |
| 14 | Vida útil, anos | 20 | |
| 15 | Teste | Teste hidráulico, teste de impermeabilidade do ar, teste de pressão | |
vantagem:
(1) tem a inversão térmica e as funções do armazenamento de calor. A parte superior do pacote de tubo da inversão térmica do permutador de calor do escudo e do tubo é a peça do armazenamento de calor, que pertence à mesma área da água quente da temperatura. volume a adaptar-se às mudanças na carga da água; a temperatura da água da tomada é estável, e a fonte de água é segura e segura.
(2) a perda da resistência da água caloroso através do tanque é muito pequena. Quando as passagens da água fria através do permutador de calor do escudo e do tubo, o seção transversal da água são muito grandes, a velocidade de fluxo é menos do que 0.01m/s, e a perda da resistência é muito pequena, geralmente somente 0.1~0.2m, que é extremamente benéfica para manter o equilíbrio da pressão da fonte de água fria e quente no ponto de água.
(3) as exigências para o meio de calor não são restritas. O permutador de calor do SHELL-e-tubo tem uma grande capacidade de armazenamento do calor, e sua carga térmica pode ser calculada de acordo com o tamanho do consumo de calor, que pode reduzir a carga da rede da caldeira e da tubulação pela metade, salvar extremamente o investimento no sistema de fonte médio do aquecimento, e ao mesmo tempo aquecendo o carvão. O uso da caldeira é relativamente uniforme, que é conducente a melhorar a eficiência térmica da caldeira e a prolongar sua vida útil.
(4) a estrutura é simples, a gestão é conveniente, pode suportar a pressão de água, e o ruído é baixo.
