planta de gás da categoria médica do PLC do gerador do oxigênio de 25-200m3/H PSA

Gerador rápido do oxigênio da categoria médica PSA da entrega da pureza alta

Descrição

Gerador do oxigênio da PSA: Depois que o ar cru é pressurizado pelo compressor de ar, o sistema do pré-tratamento do ar remove as impurezas contínuas tais como o óleo e a poeira e as a maioria da água gasosa, e entra na torre da adsorção equipada com a peneira molecular do zeolite (ZMS), onde o nitrogênio, o dióxido de carbono e o vapor de água são fixados seletivamente pelo adsorvente, e as passagens do oxigênio através da torre da adsorção, e no oxigênio é saída como um gás do produto.

Especificações

estrutura

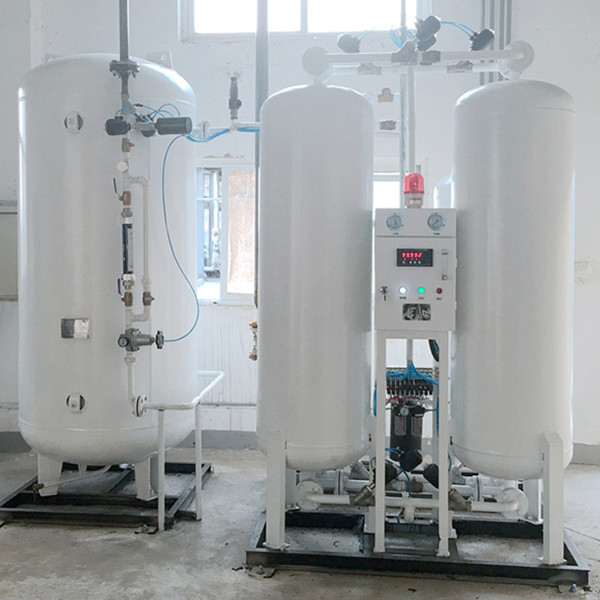

O equipamento de produção do oxigênio da PSA é composto principalmente do compressor de ar, do secador frio, do dispositivo desengraxando, do sistema da adsorção, do tanque do amortecedor do oxigênio e do sistema de controlo.

1. Compressor de ar: O compressor de ar fornece o ar cru para o sistema inteiro. De acordo com a produção do gás do equipamento de produção do oxigênio da adsorção do balanço da pressão, o compressor de ar que está conformes as condições do projeto é selecionado para o suprimento de ar.

2. Secador frio: Depois que o compressor de ar pressuriza o ar da matéria prima, o ar comprimido da alta temperatura e da alta pressão entra no secador frio para a remoção refrigerar, de secagem e de impureza, e o ar comprimido da baixa temperatura e da alta pressão é obtido.

3. Dispositivo desengraxando: O dispositivo desengraxando remove a névoa do óleo no ar comprimido na baixa temperatura e na alta pressão para impedir que a névoa do óleo no ar afete a vida da peneira molecular do zeolite.

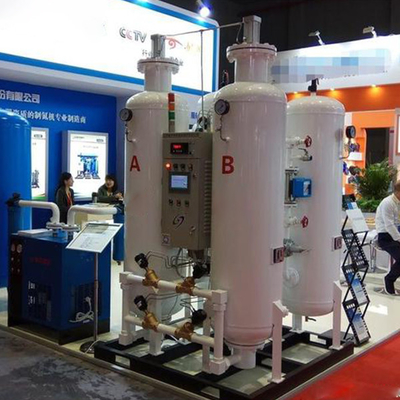

4. Sistema da adsorção: O sistema da adsorção consiste em duas torres da adsorção equipadas com as válvulas do adsorvente e do encanamento da peneira molecular do zeolite. O ar comprimido na baixa temperatura e na alta pressão entra da parte inferior da torre A. Ao correr através da camada do adsorvente, do nitrogênio, do dióxido de carbono, do vapor de água, etc. no ar são fixados. O oxigênio é recolhido à parte superior da torre da adsorção através da cama da adsorção como uma saída do gás do produto. Ao mesmo tempo, a torre de B está na condição da regeneração. Quando a torre da adsorção para a adsorção está a ponto de alcançar a saturação da adsorção, sob o ajuste do sistema de controlo, a baixa temperatura e o ar de alta pressão entra na torre de B para começar a produção da adsorção e do oxigênio. As torres A e B tomam alternadamente voltas para conseguir a finalidade da produção contínua do oxigênio.

5. Tanque do amortecedor do oxigênio: gás do produto da loja (oxigênio), e para jogar um papel em regular o grupo inteiro de equipamento.

6. Sistema de controlo: O coordenador entra o programa de controle pre-escrito da válvula no controlador do PLC, ajusta a abertura e o fechamento de cada válvula pneumática através da válvula de solenoide, e realiza a adsorção e a regeneração do sistema da adsorção dentro do tempo especificado.
